鋼絲橡膠管

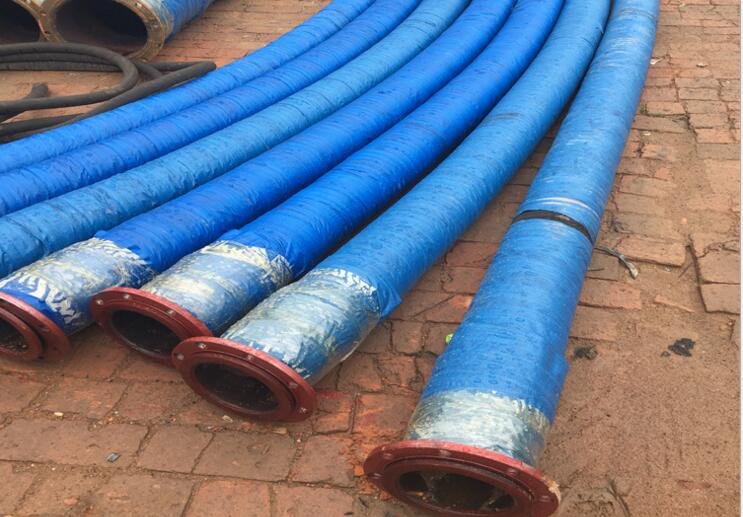

大口徑吸排水膠管（帶法蘭）
 |
| 所屬類別 | 鋼絲橡膠管 |
| 產品規格 | 100-300 |
| 應用范圍 | 吸排水， |
| 長度尺寸 | 可按工程要求定制 |
| 工作壓力 | 20公斤 |
| 訂購熱線 | 131-7171-1716 |
產品介紹
一、產品結構：
夾布輸送膠管是由內膠層,多層夾布纏繞層和外膠層組成。
夾布吸引膠管是由內膠層,多層夾布纏繞層,螺旋鋼絲增強層和外膠層組成。
二、產品特點：
膠管具有外徑公差小,耐油、耐熱等性能優良、輕便、管體柔軟經久耐用等特點,膠管小爆破壓力為工作壓力的四倍.

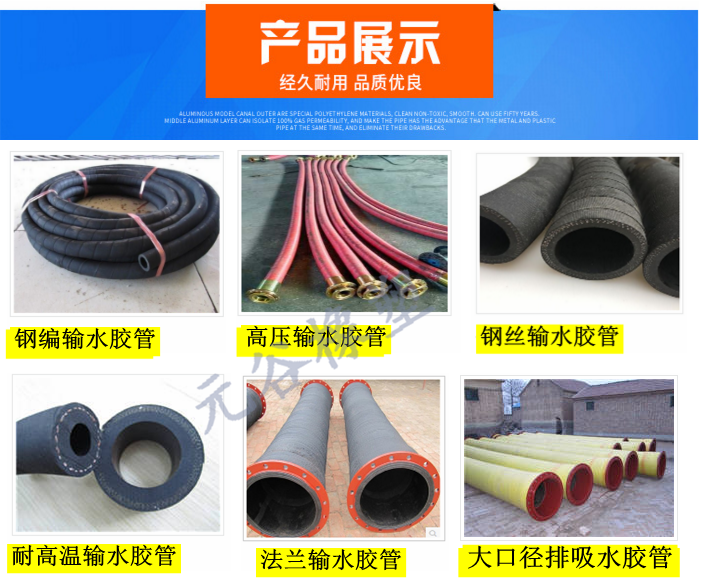

三、產品用途:各類型夾布輸送(或吸引)膠管是根據輸送介質不同選用相應材料制造,產品結構設計合理、質量優良、堅固耐用,是是一種用來輸、吸(負壓條件)各種液體粘流體和粉狀固體等物料介質的柔性膠管.根據用途分為
2、空氣膠管：適用于輸送壓縮空氣和惰性氣體，在-20℃--45℃環境下使用。
3、耐油膠管：適用于輸送常規石油，在-20℃--45℃環境下使用。
4、耐熱膠管：適用于輸送100℃以下的水。
3、耐油膠管：適用于輸送常規石油，在-20℃--45℃環境下使用。
4、耐熱膠管：適用于輸送100℃以下的水。
蒸汽膠管：適用輸送170℃以下的熱水或飽和蒸汽．
5、耐稀酸堿膠管：輸送濃度在40%以下的稀酸堿溶液，在-20℃--45℃環境下使用。
6、噴砂膠管：適用于金屬表面作風壓噴砂除銹及打磨用。
7、吸排水、油膠管：工作壓力1.0-1.5MPa（4倍安全系數）。
5、耐稀酸堿膠管：輸送濃度在40%以下的稀酸堿溶液，在-20℃--45℃環境下使用。
6、噴砂膠管：適用于金屬表面作風壓噴砂除銹及打磨用。
7、吸排水、油膠管：工作壓力1.0-1.5MPa（4倍安全系數）。
8、輸、吸食品膠管：供常溫下排吸啤酒飲料食用油等液體，且味道和色澤不會改變，符合食品橡膠衛生要求。
四、通用夾布輸送膠管和吸引膠管技術參數：
| 夾布膠管參數 |
| 內徑（mm） |
工作壓力
（Mpa） |
對應爆破壓力
（Mpa） |
膠管長度 | ||||||
| 公稱尺寸 | 公差 | 尺寸（m） | 公差（mm） | ||||||
| 13 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 16 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 19 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 25 | 0.8 | 0.5 | 0.7 | 1.0 | 2.0 | 2.8 | 4.0 | 20 | 200 |
| 32 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 38 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 51 | 1.2 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 64 | 1.5 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 76 | 1.5 | 0.3 | 0.5 | 0.7 | 1.2 | 2.0 | 2.8 | 20 | 200 |
| 吸引膠管參數 |
| 內徑（mm） |
夾布層數
（層） |
螺旋鋼絲直徑（mm） | 管接頭長度（mm） | 膠管長度 | ||||
| 公稱尺寸 | 公差 | 尺寸 | 公差 | 尺寸（m） | 公差（mm） | |||
| 38 | 1.2 | 2 | 3 | 2.0 | 75 | 10 | 10 | 150 |
| 51 | 1.2 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 64 | 1.5 | 3 | 4 | 2.6 | 100 | 15 | 10 | 150 |
| 76 | 1.5 | 4 | 5 | 2.6 | 100 | 15 | 10 | 150 |
| 89 | 1.5 | 4 | 5 | 3.2 | 100 | 15 | 10 | 150 |
| 102 | 2.0 | 4 | 5 | 3.2 | 125 | 20 | 10 | 150 |
| 127 | 2.0 | 5 | 6 | 3.2 | 125 | 20 | 10 | 150 |
| 152 | 2.0 | 5 | 6 | 4.0 | 150 | 20 | 10 | 150 |
| 203 | 2.5 | 6 | 7 | 5.0 | 200 | 25 | 10 | 150 |
| 254 | 2.5 | 7 | 8 | 5.0 | 200 | 25 | 10 | 150 |
| 305 | 2.5 | 7 | 8 | 5.0 | 250 | 25 | 10 |
150 |
